Берегите сцепление

У каждого мотоциклиста эти ощущения примерно одинаковы. Поначалу показалось, что муфта сцепления слегка забуксовала. Через день-два уже появляется уверенность: да, буксует, стоит только дать побольше «газ», как становится заметно отставание темпа разгона мотоцикла от роста оборотов двигателя. Совсем же явно этот дефект проявляется на крутом подъеме. Бывает и наоборот — сцепление полностью не выключается («ведет»), затрудняя включение передач. В чем же причина этих неисправностей?

РЕГУЛИРОВКА

Если ее делали наспех и при отпущенном рычаге диски не прижаты один к другому, — удивляться нечему. Нарушено непременное правило регулировки, особенно на мотоциклах без полуавтоматического выключения: при включенной муфте (внешний признак — отпущенный рычаг на руле) ничто не должно препятствовать плотному прижатию дисков. Когда муфта и ее привод исправны, то мешать этому может только сам рычаг, если он под действием троса утыкается в кронштейн с упором для оболочки. Следовательно, тут надо или «удлинять» трос (на некоторых мотоциклах конструкция позволяет это), или «укорачивать» его оболочку, что обычно проще, так как упор ее делают регулируемым. Последнее не надо понимать буквально: большинство конструкций муфт включает в себя специальные регулировочные винты, которые действуют на механизм так же, как и при простом изменении длины троса и оболочки. В любом случае важно, чтобы рычаг на руле в отпущенном состоянии обязательно имел ощутимый свободный ход (рис. 1). Некоторые мотоциклисты этого не любят: рычаг, дескать, болтается! Но иначе нельзя.

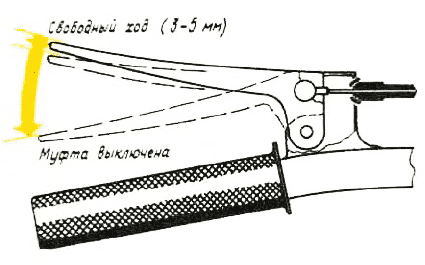

Рис. 1. Правильная регулировка рычага привода сцепления.

При правильной регулировке исправная муфта начинает включаться, когда рычаг отпущен на треть или половину его полного хода. Если это происходит позже, возможна пробуксовка при больших нагрузках. Когда у рычага вообще нет свободного хода, можете быть уверены, что часть усилия пружин в сцеплении бесполезно затрачивается на растяжение троса, а не на сжатие пакета дисков. Следовательно, в тяжелых дорожных условиях, где требуется максимум тягового усилия, муфта может подвести.

ТРОС

Когда мотоцикл стар и трос сцепления основательно поработал, полезно знать одну, не для всех очевидную вещь. Сам трос практически не растягивается, даже под действием всех пружин муфты. Иное дело — оболочка, особенно если она служит годы и многие тысячи километров: каркас — металлическая спираль под слоем пластмассы — становится хлипким, податливым, подобно обыкновенной пружине сжатия. Поэтому внимательно проследите за поведением оболочки при действии рычага. Если она ощутимо пружинит, сжимается, ее лучше заменить. Чем сильнее сжимается оболочка, тем короче полезный ход рычага.

С изношенной оболочкой троса очень трудно добиться нормальной работы сцепления. Если правильно отрегулируете привод — муфта сильно «ведет», не выключается при нажатом рычаге. Уменьшаете зазор, убираете его совсем, и тогда только муфта как будто начинает выключаться, но возникают опасения — не пробуксует ли?

ПОЛУАВТОМАТ ВЫКЛЮЧЕНИЯ

Некоторые мотоциклы (например, «ИЖ-Юпитер», ЯВА, ЧЗ) имеют еще устройства полуавтоматического выключения сцепления, работающие от педали переключения передач. Устройства простые, но тем не менее требуют внимания. Здесь надо следить за тем, чтобы между роликом и профилированной поверхностью кулачка обязательно был некоторый, пусть минимальный, зазор.

На «Юпитере» регулировку выполняют вслепую (при установленной правой крышке картера) с помощью винта, расположенного слева, в муфте. На Jawa и CZ — все видно. Тут регулировка с крышкой никак не связана. Кулачок имеет в средней части профиля углубление, соответствующее включенной муфте. Поэтому при нейтральном положении рычага переключения передач ролик должен быть в этом углублении кулачка, как показано на рис. 2, но не касаться его (оптимальный зазор — около 0,1 мм, максимум — 0,3 мм, не больше!). Если же зазора нет, значит муфта включена не полностью и будет буксовать; если он велик, муфта «ведет».

Рис. 2. Ролик (2) полуавтомата, выключающего сцепление, должен располагаться посредине профилированной поверхности кулачка (1), а зазор между ними должен быть минимальным.

Важно помнить еще одно обстоятельство. У правильно налаженного механизма муфта включена при строго нейтральном положении рычага, плюс-минус небольшой угол вверх и вниз. Пружины, удерживающие рычаг в этом положении, иногда ломаются, и рычаг то и дело «зависает» в крайнем положении, что влечет за собой автоматическое выключение сцепления. Хотя этот дефект непосредственно к муфте не имеет отношения, учтите, что из-за него может сложиться неприятная ситуация: где-нибудь на крутом подъеме рычаг может неожиданно зависнуть, мотоцикл немедленно потеряет скорость, и его будет трудно удержать в руках.

Порядок наладки муфты на мотоциклах с полуавтоматическими устройствами прост — сначала регулируют собственно механизм (при освобожденном тросе), а потом уже трос, играющий тут вспомогательную роль.

ПРУЖИНЫ

Но как быть, если и после всех регулировок сцепление все-таки буксует (в последнее время это довольно часто отмечают владельцы мотоциклов ЯВА-634 и CZ-472, где возросшая мощность двигателя не очень согласуется со старой конструкцией муфты). Отчего это может быть? Во-первых, из-за износа дисков. Раньше это обнаруживают любители «острой» езды — с рывками, резкими ускорениями, перегружающими муфту. Разобрав механизм, сложите вместе пять ведомых (имеющих фрикционные накладки) дисков и замерьте толщину. Норма — 19— 18 мм. Пакет дисков тоньше 15 мм можете, не сомневаясь, выбрасывать. Во-вторых, муфта сцепления плохо работает при ослабевших пружинах (длительная служба в условиях нагрузок и повышенных температур неизбежно сказывается). Сравните пружины с новыми — и почти наверняка обнаружится разница не только в их длине, но и в жесткости — старые и короче, и мягче. Но может случиться, что новых пружин под рукой нет, а ехать надо. Тут поступают так: под каждую пружину кладут дополнительную шайбу толщиной 1,5—2 мм (можно такую же, что поставлена там заводом). Тогда предварительная нагрузка на пружины заметно увеличится, диски будут сжаты большей силой. Практика показала, что эта мера позволяет временно обойтись без замены деталей муфты.

Хорошая конструкция муфты сцепления на ИЖах. Здесь есть возможность при помощи специальных гаек довольно плавно регулировать усилие каждой из пяти пружин сцепления в широких пределах. Такую муфту проще собрать или разобрать. Легче обеспечить и важное условие ее четкой работы — перпендикулярность нажимного диска к оси вращения муфты при ее выключении. На других мотоциклах этого добиться трудней, особенно при разной жесткости пружин.

МАСЛО

Иногда диски сцепления буксуют из-за загрязнения масла, образования на их рабочих поверхностях вязкого, липкого налета, препятствующего надежному контакту дисков между собой. Рецепт «лечения» тут ясен: промыть детали, заполнить механизм чистым маслом.

Свойства масла сильно влияют на качество работы муфты сцепления и связанной с ней коробки передач. Например, в холодное время года не следует применять слишком вязкое масло, скажем, МС-20. Сильно загустевая на морозе, оно как бы склеивает диски между собой, и пока масло не нагреется, муфта сильно «ведет». В то же время, стоит лишь дать побольше и по-резче «газ», сцепление буксует — и все по той же причине: между дисками остается слой вязкого холодного масла. Правда, оно не даст дискам заметно изнашиваться, а уже через несколько минут движения масло нагреется и работа муфты нормализуется. Но плохо, что она нечетко выключается при пользовании передачами. Соединение деталей при включении коробки происходит с характерным треском, ударами, что и является главной причиной износа кромок торцевых кулачков и шлицевых отверстий шестерен (на старых ЯВАХ), вилок. Все это ведет к ускоренному разрушению коробки передач.

Зимой в полость моторной передачи лучше залить маловязкое масло (например, М8Б1). Если же поездки редкие. а слить летнее масло жалко, то его вязкость перед пуском двигателя снижают, добавляя 150—200 см3 бензина. Тогда и мотор пустить легче, да и муфте «приятнее». В движении масло нагреется, и бензин улетучится.

На некоторых мотоциклах даже летом диски сцепления за ночь так основательно склеиваются остывшим маслом, что после пуска двигателя при включении передачи происходит неприятный рывок, сопровождаемый скрежетом в муфте. В таких случаях перед поездкой надо, заглушив мотор и выжав сцепление, включить передачу и несколько метров прокатить мотоцикл, преодолевая сопротивление масла в муфте. Момент разъединения дисков заметить просто — мотоцикл сразу покатится легче.

ИЗНОС ДЕТАЛЕЙ

Иногда сцепление «ведет» и при идеальной регулировке, великолепном масле. Значит, дело в самом механизме. Например, могут быть погнуты или покороблены диски (тогда их, поверьте, лучше выбросить), перекошен нажимной диск от разной жесткости пружин, и диски цепляют один другой при выжатом сцеплении. Причиной дефекта может быть и сор в масле (например, частицы выкрошившейся пробки), заклинивающий диски. В старых, много поработавших муфтах бывают смяты, выработаны кромки барабана сцепления в местах контакта с выступами дисков, что наглядно показано на рис. 3. Под действием нормально передаваемых усилий диски западают в эти углубления, препятствуя полноценному выключению муфты. Она «ведет», несмотря на все старания ее отрегулировать.

Рис. 3. Характерный износ кромок в пазах барабана сцепления.

Лечат эту болезнь либо обработкой кромок у барабана (на ЯВЕ или «Восходе» в отличие от ИЖей это сделать нетрудно), либо заменой деталей новыми.

Иногда сцепление «ведет» из-за того, что сильно изношен подшипник между ведущим и ведомым барабанами и в этом сочленении появился значительный радиальный люфт. Тогда при выключении муфты неизбежен перекос ведущего барабана, на который действует усилие моторной цепи, отчего диски соприкасаются краями.

СБОРКА

Неприятности могут произойти в моторной передаче, если гайка, крепящая ведомый барабан сцепления к левому концу первичного вала коробки передач, по недосмотру плотно не затянута или не законтрена. В этом случае под действием колебаний в моторной передаче гайка обязательно начнет отворачиваться. Водитель может (и должен, конечно) заметить, что из-за этого свободный ход рычага на руле растет прямо на глазах, а муфта «ведет» все больше. Быстро убедившись в исправности рычага, троса сцепления и прочих наружных деталей привода сцепления, опытный водитель непременно придет к выводу, что сама муфта не в порядке. Не откладывая дела на потом, надо вскрыть полость моторной передачи и устранить эту простую неисправность, не дожидаясь, пока муфта самопроизвольно «разберется». Тогда внутренний барабан вместе с начинкой, то есть с дисками, пружинами и отвернувшейся гайкой, выдвинется из наружного, насколько ему позволит крышка картера, и если не произойдет серьезной поломки, то это дело счастливого случая. Собирая муфту сцепления, гайку, крепящую барабан, надо затягивать и контрить, как говорят, на совесть.

УПРАВЛЕНИЕ

В конце напомним несколько важных правил обращения со сцеплением. Включать его надо быстро (примерно за полсекунды), но вы не должны ощущать рывка. Медленно тоже вредно, ибо до полного соединения дисков они буксуют, а значит, изнашиваются.

Постоянно следите за состоянием троса сцепления. Не забывайте вовремя смазать его. Трос должен обеспечивать четкую связь рычага на руле с нажимным диском муфты. На деле же нередко водитель прилагает к рычагу титанические усилия, отрывает наконечник высохшего в оболочке троса, а на муфту усилие почти не передается. Иногда он вообще ржавеет и так спекается с оболочкой, что остается одно — выбросить.

Смазывать трос лучше жидким маслом, особенно при холодной погоде, иначе он плохо движется в оболочке. Трос должен проходить от руля к муфте таким образом, чтобы он ни при каких условиях не натягивался, не сдавливался и не имел резких перегибов, но одновременно его длина должна быть как можно меньше. Чем длинней трос, тем больше в нем силы трения.

Еще одно правило. Во время движения не держите руку на рычаге сцепления, а если на мотоцикле есть полуавтомат выключения муфты, не держите ногу на рычаге переключения передач. Из-за этого быстрее изнашиваются диски и весь выжимной механизм — штоки, опорный шарик и т. д. Известны случаи, когда штоки сваривались от трения. Кстати, они находятся в сверлении первичного и вторичного валов коробки передач, куда при сборке надо закладывать смазку, иначе потом ей трудно проникнуть в оставшиеся щелевые зазоры. Если к этому добавляется неверная регулировка муфты или манера вождения, при которой сцепление частично выключено, то штоки от трения торцами могут нагреться до температуры плавления и сварки металла.

Никогда не используйте муфту в роли приспособления, помогающего преодолевать особо тяжелые участки дороги. Некоторые делают так: мотор не тянет, и вместо того, чтобы включить пониженную передачу, частично выжимают муфту. Она начинает пробуксовывать, зато мотор выходит на повышенные обороты, поднимая мощность. Действительно, так можно раз-другой взять трудный подъем, но хватит ли муфты на третий?

Помните, что муфта сцепления — элемент мотоцикла, рассчитанный на кратковременную работу, предназначенный только для плавного начала движения и мягкого переключения передач.

Э. КОНОП, инженер
