"Тулица" сменяет "Туриста-М"

Начало четвертого года десятой пятилетки тульский машиностроительный завод имени В. М. Рябикова отметил выпуском новой машины. Место «Туриста—М» в производственной программе заняла «Тулица» (фото 1). Первые мотороллеры этой модели сошли с конвейера в январе, а до конца года завод планирует изготовить около 40 тысяч.

1. Внешне «Тулица» сохраняет много общих черт со своим предшественником, «Туристом —М». Отличия: дополнительные жалюзи на левой части капота для вентиляции подкапотного пространства, выведенная наружу педаль кик-стартера.

Что же нового в конструкции «Тулицы» по сравнению с «Туристом—М»?

Двигатель мотороллера прибавил в мощности 2 л. с. Это достигнуто повышением (с 7,8 до 9,3) степени сжатия и применением более совершенной, трех-канальной продувки цилиндра. Чтобы, несмотря на форсировку, у двигателя был нормальный тепловой режим, «Ту-лице» дали новую головку цилиндра с развитыми ребрами и центральным расположением свечи, а также новый цилиндр (фото 2). Его рубашка, как и головка, алюминиевая. В цилиндр запрессована чугунная гильза, и он вместе с головкой крепится к картеру четырьмя длинными шпильками.

2. Двигатель с новыми головкой и цилиндром.

Повышение мощности не ухудшило экономичности (расход топлива остался прежним) и не потребовало перехода на высокооктановый бензин (топливо — тот же бензин А-76).

У поршня теперь не три, а два кольца, и в его боковой стенке сделано окно, через которое смесь поступает из картера в третий продувочный канал. Шатунный подшипник теперь игольчатый (фото 3) вместо роликового, благодаря чему долговечность коленчатого вала выросла вдвое.

3. В нижней головке шатуна теперь установлен игольчатый подшипник.

Поршневой палец, его стопорные кольца, поршневые кольца и коленчатый вал в сборе у «Тулицы» взаимозаменяемы с аналогичными деталями «Туриста—М».

4. Новое шестидисковое сцепление: 1 — ведомый барабан; 2 — ведущий барабан; 3 — ведущий и ведомый диски; 4 — пружина сцепления; 5 — палец; 6 — цепная звездочка со встроенным демпфером;
7 — нажимной диск; 8 — крышка сцепления.

Сцепление стало надежнее в результате введения дополнительной пары ведущего и ведомого дисков 3 (фото 4) и применения встроенного демпфера,

который позволил повысить долговечность цепи в передней передаче. Демпферное устройство с 16 пружинами соединяет ведомую цепную звездочку 6 с ведущим барабаном 2 сцепления.

Новое сцепление можно установить на двигатели прежних выпусков (Т—200, Т—200М, Т—200Т), но только в комплекте с новой крышкой 8 сцепления.

5.Рама: 1 — трубчатая поперечина; 2 — усилительные косынки; 3 — задняя опора двигателя; 4 — боковая подставка.

Рама «Тулицы» (фото 5) жестче, чем у «Туриста—М». Для этого были введены дополнительная трубчатая поперечина 1, две усилительные косынки 2, более жесткой сделана задняя опора 3 двигателя. Боковая подставка 4, по многочисленным пожеланиям потребителей, перенесена с правой на левую сторону. Что касается глушителя, то теперь он крепится на раме в двух точках через резиновые прокладки; это повысило его долговечность и уменьшило шум.

На мотороллерах «Турист» новая рама может быть использована без доработок.

Колеса. Их ступицы (фото 6), объединенные с тормозными барабанами, отлиты из алюминиевого сплава и имеют залитые стальные кольца, являющиеся рабочими поверхностями тормозов. Применение алюминиевого сплава позволило не только уменьшить массу колеса, но и обеспечить более интенсивный отвод тепла от барабана, благодаря чему тормоза стали эффективнее.

6.Диск колеса соединяется с алюминиевым тормозным барабаном шестью болтами: 1 — проушина; 2 — болт.

Обода сохранили прежнюю конструкцию — они разъемные и их половины стянуты болтами (тремя вместо четырех). Для соединения тормозного барабана с ободом служат не четыре, как прежде, а шесть болтов. Колеса «Тулицы» можно устанавливать на тульские мотороллеры прежних выпусков (после 1968 года) только в сборе с новыми тормозным барабаном, ступицей и ободом.

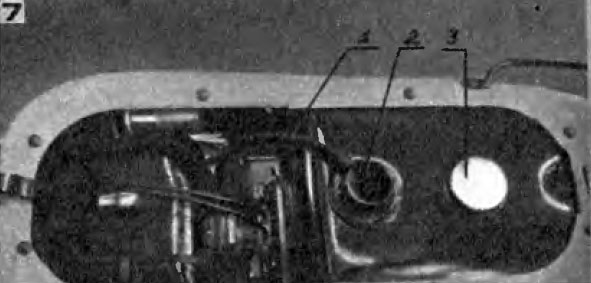

Бензобак «Тулицы» (фото 7) для более надежной подачи топлива оснащен простейшей системой наддува. Подаваемый вентилятором под небольшим напором воздух через резиновый шланг 1, соединенный с ниппелем, который укреплен в кожухе вентилятора, поступает через горловину 2 в бензобак, оснащенный герметичной пробкой 3. Там постоянно существует небольшое избыточное давление, которое и создает напор топлива для подачи в карбюратор. Новый бензобак можно устанавливать на все модификации «туристов».

7.Усовершенствованный бензобак: 1 — шланг; 2 — горловина; 3 — герметичная пробка.

Световые приборы. Указатели поворота и задний фонарь теперь имеют улучшенные световые характеристики благодаря отражателям-рефлекторам. Фонарь комплектуется одной двухнитевой лампой.

Оборудование. «Тулица» получила дополнительно по сравнению с «Туристом—М» зеркало заднего вида новой формы с лучшей обзорностью назад, а также более совершенный задний резиновый фартук. Для удобства пользования рычаг кик-стартера выведен наружу.

Новый мотороллер хорошо зарекомендовал себя на испытаниях и, мы надеемся, станет достойной сменой «Туристу—М», с которым сохранил преемственность по большей части важнейших узлов и деталей.

В. ПУДОВЕЕВ, главный конструктор ТМЗ
Е. ЩЕРБАКОВ, заместитель главного конструктора
г. Тула

Техническая характеристика мотороллер Тулица

Общие данные: база — 1400 мм; дорожный просвет (при полной нагрузке) — 125 мм; длина — 2080 мм; высота — 1200 мм; ширина — 950 мм; сухая масса — 140 кг.

Эксплуатационные показатели: максимальная скорость — 97 км/ч; тормозной путь со скорости 30 км ч — 7,0 м; расход топлива (при движении обкатанной машины по шоссе на скорости 73 км/ч) — 4,5 л/100 км; запас топлива — 12 л.

Двигатель: тип — одноцилиндровый, двухтактный с принудительным (от вентилятора) воздушным охлаждением; диаметр цилиндра — 62 мм; ход поршня — 66 мм; рабочий объем — 199 см3; степень сжатия — 9,3; топливо — бензин А-76 в смеси с маслом (соотношение после обкатки 25 : 1); карбюратор — К—36Ф; мощность — 14 л. с. при 5200—5800 об/мин; максимальный крутящиймомент — 2,0 кгс-м при 4900—5500 об/мин; воздушный фильтр — инерционно-мас-ляный; система пуска — дина-стартером или кик-стартером.

Трансмиссия: сцепление — многодисковое в масляной ванне; коробка передач — четырехступенчатая с передаточными числами 3,0—1,64—1,24—0,9; передняя передача — цепная с передаточным числом 2,35; задняя передача — цепная с передаточным числом 2,23 и в герметичном кожухе.

Ходовая часть: рама — трубчатая, сварная; передняя подвеска — длинно-рычажная, пружинная; задняя подвеска — маятниковая, пружинная; амортизаторы — гидравлические; тормоза — барабанные диаметром 150 мм с механическим приводом; колеса — дисковые, разъемные взаимозаменяемые; размер шин — 4,00—10".

Электрооборудование: система зажигания — батарейная, контактная; дина-стартер — ДС1-А мощностью 87,5 Вт; катушка зажигания — Б51; аккумулятор — две батареи ЗМТР-10 или одна батарея 6МТС-9.
